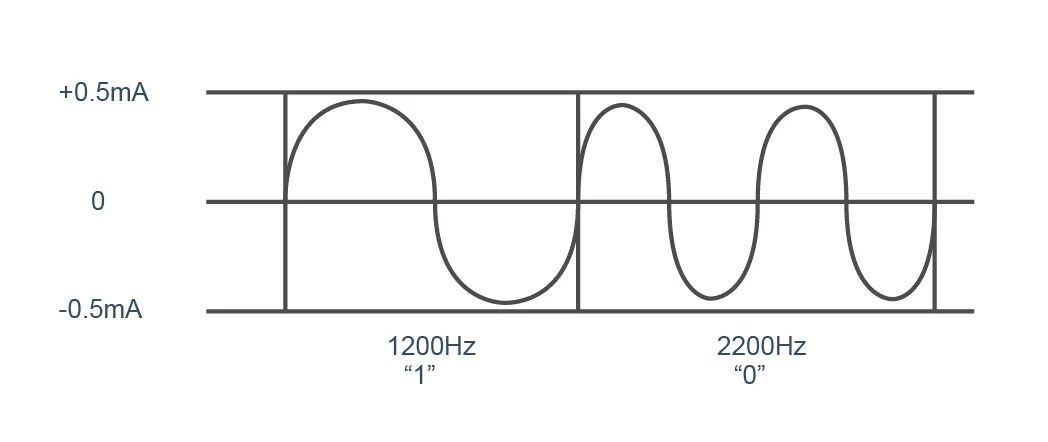

HART是一種工業領域使用的雙向通信協議，用于現場智能儀表與控制室設備之間的通信。采用半雙工的通信方式，在現有的模擬信號傳輸線上實現數字信號通信，基于Bell202標準的FSK頻移鍵控信號，在低頻的4~20 mA模擬信號上疊加幅度為0.5mA的音頻數字信號，進行雙向數字通信。由于FSK信號的平均值為0，不影響傳送給控制系統模擬信號的大小，保證了與現有模擬系統的兼容性。在HART協議通信中主要的變量和控制信息由4~20 mA傳送，在需要的情況下，另外的測量、過程參數、設備組態、校準、診斷信息通過HART協議訪問。數據傳輸速率為1.2 kbps，數字信號采用兩個頻率表示，1200 Hz代表“1”，2200 Hz代表“0”。
優倍模擬量輸入/輸出隔離式安全柵，可在保證模擬信號傳輸及三端隔離的情況下，支持HART信號的雙向傳輸，方便操作人員實現對現場智能設備的遠程控制或監測。
